¿Por qué es tan importante medir el asentamiento del concreto?

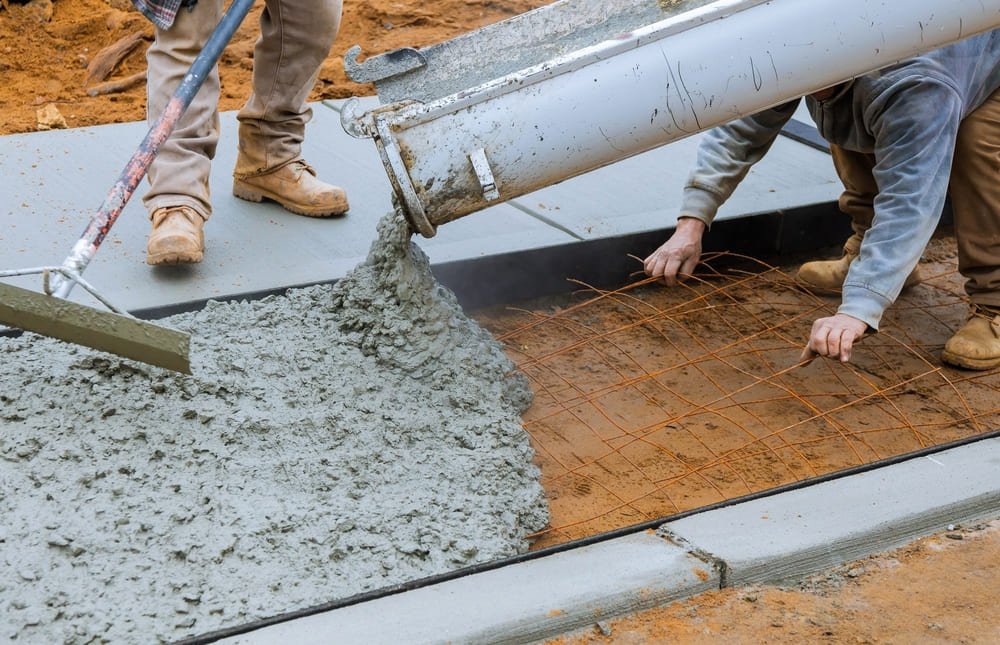

En el mundo de la construcción, una mala mezcla de concreto puede desencadenar problemas críticos: fracturas prematuras, grietas, huecos internos, pérdida de impermeabilidad e incluso fallos estructurales a largo plazo. Por eso, antes de verter la mezcla —y especialmente al recibirla desde los camiones hormigoneros— es indispensable realizar pruebas de asentamiento que permitan verificar su consistencia y trabajabilidad.
Cono de Abrams: el método universal para medir la consistencia del concreto fresco
La prueba de asentamiento más utilizada a nivel mundial es la del cono de Abrams, un método creado en 1918 por el ingeniero Leslie E. Abrams para estandarizar el control de calidad del concreto fresco. Su gran aporte fue permitir evaluar, de manera rápida y confiable, si la mezcla posee la plasticidad, fluidez y consistencia adecuada para su correcta colocación.
¿Qué es el cono de Abrams y para qué sirve?
El cono de Abrams es un instrumento estandarizado con forma tronco-cónica, generalmente fabricado en acero inoxidable, que se utiliza para realizar la conocida prueba de asentamiento o “slump test”. Esta prueba mide el comportamiento del concreto en estado fresco, permitiendo determinar su nivel de trabajabilidad antes de colocarlo en obra.
El cono de Abrams mide la consistencia y trabajabilidad del concreto fresco, es decir, qué tan fluida o seca está la mezcla.
Esto se determina comparando la altura original del concreto en el cono con la altura final que alcanza al retirarlo, proceso conocido como asentamiento o slump.
Un mayor asentamiento = mezcla más fluida.
Menor asentamiento = mezcla más rígida.
Beneficios del cono de Abrams en la construcción moderna
- Resultados rápidos: diagnóstico en minutos.
- Estandarización internacional: método reconocido en todo el mundo.
- Prevención de fallas: evita mezclas incorrectas antes de su colocación.
- Mejor control en obra: facilita la recepción del hormigón premezclado.
- Mayor durabilidad: asegura estructuras más resistentes y estables.
Esta medición es clave para:
- Verificar si la mezcla es apta para la tarea (cimientos, losas, muros, pavimentos, etc.)
- Evitar errores como segregación, poca cohesión o excesiva rigidez
- Asegurar calidad y durabilidad en la estructura
Importancia de medir el asentamiento
- Determinar si la mezcla es apta para su uso (losa, cimiento, muro, pavimento).
- Evitar errores como segregación o falta de cohesión.
- Asegurar un correcto acabado y mayor durabilidad.
- Garantizar la calidad del concreto antes de colocarlo.
Norma Chilena NCh19: estándar oficial para la prueba de asentamiento
La NCh1019 es la normativa chilena que establece los estándares de calidad mediante la prueba de asentamiento del cono de Abrams. Esta regulación asegura que la plasticidad y la cohesión de la mezcla sean adecuadas para el transporte y utilización del hormigón fresco, tanto en laboratorios como en obras de construcción .Cumplir con la norma evita errores y asegura uniformidad en los controles de calidad.
¿Qué define esta norma?
- Establece el método de ensayo para medir el asentamiento del hormigón fresco mediante el cono de Abrams.
- Define las condiciones y características del equipo (cono, varilla, base).
- Indica el procedimiento correcto de llenado, compactación y levantamiento del molde.
- Describe la forma de medir el asentamiento (diferencia entre la altura del molde y la del hormigón asentado).
- Establece criterios de repetición del ensayo cuando los resultados no son válidos o consistentes.
- Regula las condiciones del material y del entorno necesarias para realizar el ensayo.
- Determina la interpretación del asentamiento como indicador de la consistencia, plasticidad y trabajabilidad del hormigón fresco.
- Señala los requisitos para el registro y reporte de resultados.
CONOCE EL MANUAL DE BUENAS PRÁCTICAS DE ENSAYOS DE HORMIGÓN
¿Cómo funciona el cono de Abrams? Paso a paso

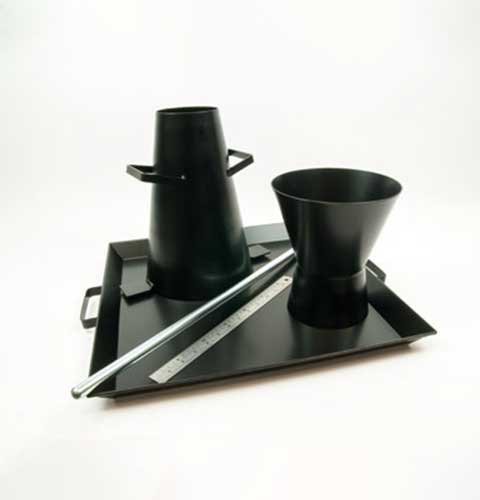

Para realizar la prueba de abrams necesitamos los siguientes implementos
- Cono de Abrams
- Base rígida o placa de apoyo
- Chuza o varilla para compactación (a veces simplemente llamada varilla)
- Regla o cinta métrica para medir el asentamiento
Paso 1: Preparación del equipo
Coloca el cono sobre una base firme y húmeda y sujétalo firmemente con los pies o asas laterales.
Paso 2: Llenado en tres capas
Compacta cada capa con la varilla el número indicado de golpes.
Llena el cono con concreto fresco en tres niveles.
Paso 3: Nivelación
Retira el exceso de concreto y nivela la superficie.
Paso 5: Medición del asentamiento
Mide la diferencia entre la altura original del cono y la altura final del concreto.
Interpretación del resultado
Cada tipo de obra requiere un rango de asentamiento especial para sus necesidades. Por ejemplo:
- Pavimentos → asentamiento bajo
- Muros y columnas → asentamiento medio
- Elementos muy reforzados → asentamiento alto
Conclusión
El cono de Abrams no solo es un instrumento útil: es una herramienta esencial en el control de calidad del concreto. Su simplicidad, precisión y estandarización han hecho posible que la industria de la construcción avance hacia métodos más seguros, eficientes e innovadores.
Hoy, más de un siglo después de su creación, sigue siendo un pilar fundamental en la construcción moderna.
