Lámina drenante Tecnodren Plus

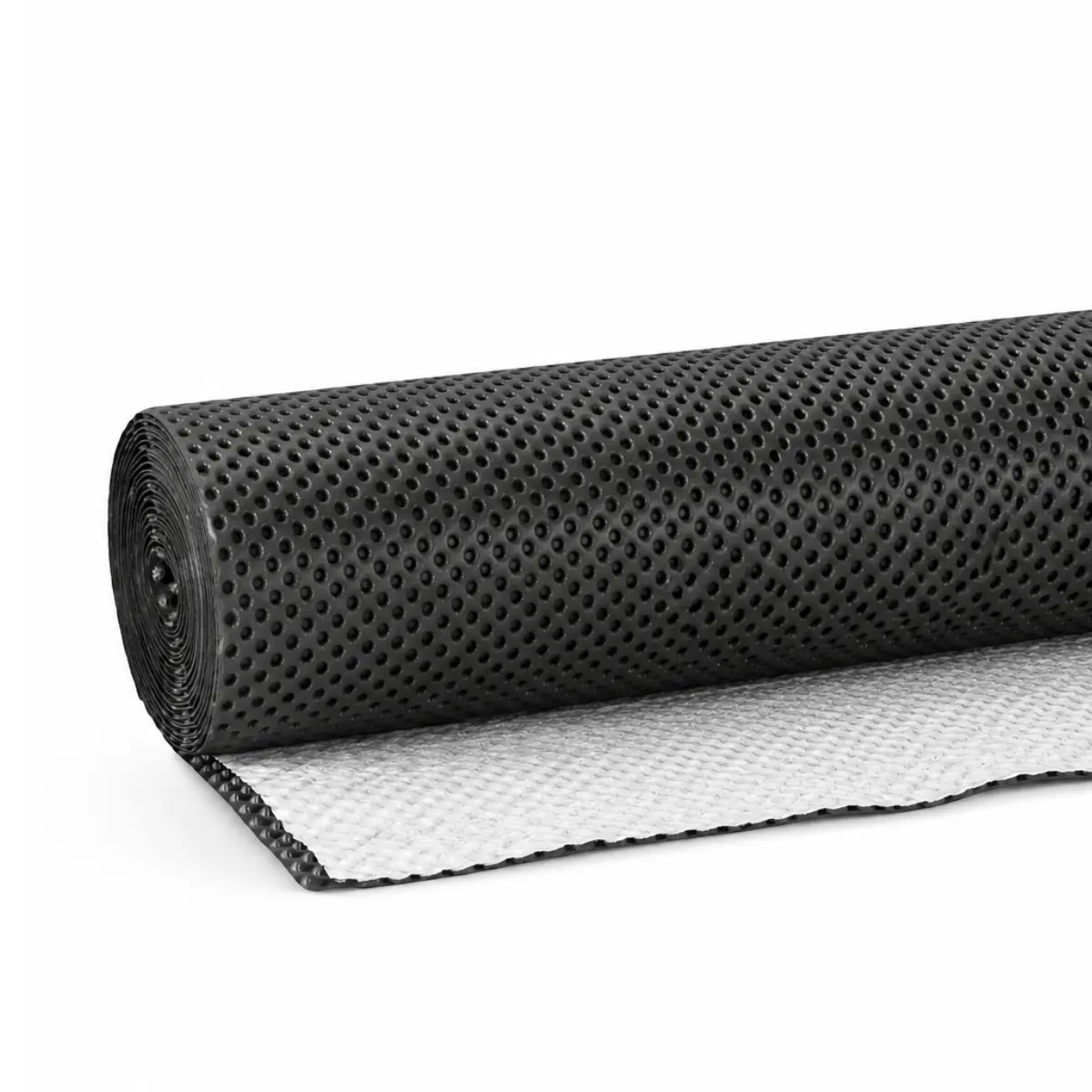

La Tecnodren Plus es una lámina drenante de color negro, formada por un núcleo de nódulos de 8 mm de espesor y un geotextil no tejido de poliéster de 120 g/m². Se usa para evacuar el agua que se acumula en contacto con el terreno y para reducir la presión del agua contra las estructuras enterradas.
El geotextil se coloca del lado del terreno: filtra las partículas finas y deja pasar el agua hacia el núcleo. Los nódulos, de 7,5 mm de altura, forman canales por donde el agua escurre sin que el suelo los obstruya.
Dónde se usa
- Drenaje vertical de muros enterrados y muros de contención.
- Drenaje bajo pavimentos y soleras.
- Drenaje de jardineras y de zonas de acumulación de agua.
Cómo se instala
- La superficie debe estar regular, firme, seca y libre de materiales sueltos.
- Extiende la lámina con la cara del geotextil hacia el terreno.
- Une las láminas con un traslape de al menos 20 cm, encajando los nódulos entre sí, a modo de botones.
- En instalación vertical, la lámina superior debe cubrir a la inferior en al menos 20 cm.
La lámina puede instalarse en posición vertical u horizontal, según el sistema de drenaje que requiera la obra.
Datos técnicos de la lámina
| Característica | Valor |
|---|---|
| Resistencia a la tracción con alargamiento del 10 % | ≥ 350 N/100 mm |
| Resistencia máxima a la tracción | ≥ 600 N/100 mm |
| Elongación de rotura | ≥ 25 % |
| Flexibilidad a baja temperatura | −10 °C, sin grietas |
| Flujo longitudinal (presión lateral de 150 kPa) | ≥ 10 cm²/s |
Datos técnicos del geotextil de poliéster
| Característica | Valor |
|---|---|
| Peso (GB/T 17639-2008) | 120 g/m² ± 8 % |
| Resistencia a la tracción | 3 kN/m |
| Elongación | 25 a 100 % |
| CBR (punzonamiento) | 0,4 kN |
| Resistencia al desgarro | 0,1 kN |
Tecnodren Plus y Danodren H-15 Plus
Ambas son láminas drenantes nodulares con geotextil, pero no son iguales. Esta comparación resume las diferencias:
| Tecnodren Plus | Danodren H-15 Plus | |
|---|---|---|
| Geotextil | Poliéster, 120 g/m² | Polipropileno calandrado |
| Rollo | 2,9 × 20 m (58 m²) | 2,1 × 18 m (37,8 m²) |
| Instalación | Vertical u horizontal | Principalmente vertical |
| Usos | Muros, bajo pavimentos y jardineras | Muros, cimentaciones y subterráneos |
Características técnicas
| Característica | Especificación |
|---|---|
| Producto | Lámina drenante Tecnodren Plus con geotextil |
| Núcleo | Lámina nodular de polietileno de alta densidad (HDPE), color negro |
| Espesor del núcleo | 8 mm |
| Altura del nódulo | 7,5 mm ± 1 |
| Geotextil | No tejido de poliéster, 120 g/m² |
| Formato | Rollo de 2,9 × 20 m (58 m²) |
| Traslape mínimo | 20 cm |
| Instalación | Vertical u horizontal |
Ver también: láminas drenantes · lámina drenante H-15 Plus · geocompuesto drenante Q-Drain · geotextiles
Preguntas frecuentes
¿Para qué sirve la lámina drenante Tecnodren Plus?
Para evacuar el agua en drenajes verticales contra el terreno, como muros, y también bajo pavimentos y en jardineras. El geotextil filtra las partículas finas y los nódulos dejan canales abiertos para que el agua escurra.
¿Cuántos metros cuadrados cubre cada rollo?
Cada rollo mide 2,9 × 20 m y cubre 58 m², sin considerar el traslape mínimo de 20 cm entre láminas.
¿Hacia qué lado va el geotextil?
Hacia el terreno. La lámina se extiende con la cara que contiene el geotextil orientada hacia el suelo.
¿Se puede instalar en horizontal?
Sí. Según la ficha técnica, puede instalarse en forma horizontal o vertical.
¿Cuánto debe ser el traslape entre láminas?
Al menos 20 cm, encajando los nódulos a modo de botones. En instalación vertical, la lámina superior cubre a la inferior en al menos 20 cm.
¿De qué es el geotextil?
Es un geotextil no tejido de poliéster, de 120 g/m² con una tolerancia de ±8 %.
¿Qué diferencia hay con la lámina drenante H-15 Plus?
La Tecnodren Plus tiene un geotextil de poliéster y viene en rollos de 58 m², para instalación vertical u horizontal. La H-15 Plus tiene un geotextil de polipropileno y rollos de 37,8 m², pensada principalmente para drenaje vertical.
